使用 USRP B210 和 srsRAN 搭建私有 LTE 网络

参考

实验过程参考了以下资源，所以不再赘述，仅写一写配置细节和注意事项。

• Private LTE with LimeSDR and srsRAN
  • Part 1 - Software
  • Part 2 - Hardware
  • Part 3 - SIM Cards
  • Part 4 - Config & Launch
• srsRAN 4G 文档
• Your First LTE - Open5GS
• 使用 USRP 与 srsLTE 搭建软件 LTE 基站
• 使用 Open5GS+srsRAN 用 B210 在 docker 中搭建5G测试基站
• Write a sim card with pySim

清单

以下仅为本文所用到的设备和软件：

• Ettus Research USRP B210：SDR 开发板
  • UHD：USRP 固件
• Gialer 可编程 SIM 卡
  • GRSIMWrite：SIM 卡读写工具（Windows only）
  • Windows 笔记本
  • PC/SC 读卡器
• Raspberry Pi 5：连接 SDR 设备、运行 srsRAN
• srsRAN：开源 LTE/NR 软件栈
  • srsUE（未用到）：UE 模拟器，可以搭配两台 USRP B210 建立端到端的 LTE 连接
  • srsENB：eNodeB（基站）模拟器
  • srsEPC：EPC（核心网），处理 UE 鉴权和数据转发

安装 srsRAN

建议选用最新的 release 版本进行编译，而不是从 apt 源安装。由于 srsRAN 4G 较旧，不支持 C++20 语法，最好使用 Ubuntu 22.04 或容器。我在 Debian 13 (trixie) 上浪费了大量时间解决编译环境，换成 Raspberry Pi OS (Debian 12 bookworm) 后就顺利了。

必须先安装 SDR 驱动（UHD）再编译 srsRAN，否则会跳过 srsUE 和 srsENB 的编译。

卡片读写

pySim 虽然也能用，但最好使用原厂的 GRSIMWrite 工具，其带 GUI、更加直观，可以存储参数。Gialer 的卡片上写有 ADM: 3838383838383838，实际上它是 HEX 编码后的 ASCII 字符串 88888888。即使不小心弄错了，pySim 也会提示 ValueError: PIN-ADM needs to be <=8 digits (ascii)。这时候应该反应过来这段 ADM 的意义了。

Administrative Data (AD) 字段定义于 3GPP TS 31.102 的第 4.2.1 节。

srsENB 配置

srsENB 处理所有射频相关的配置（srsenb.conf），包括：cell ID、工作频段、带宽、发射增益等。

EARFCN：LTE 信道号

• 3350（B7 FDD）：srsENB 默认值，搜不到信号，浪费了不少时间
• 1934（B3 FDD）：这篇教程使用，搜不到信号，浪费了不少时间
• 1650/1750/1850（B3 FDD）：亲测正常使用

联网

srsEPC 依靠 NAT 来提供网络访问，自带的配置脚本 srsepc_if_masq.sh 将调用 iptables 来配置 masquerade。对于 Raspberry Pi OS Lite，需要手动从 APT 源安装 iptables。

性能

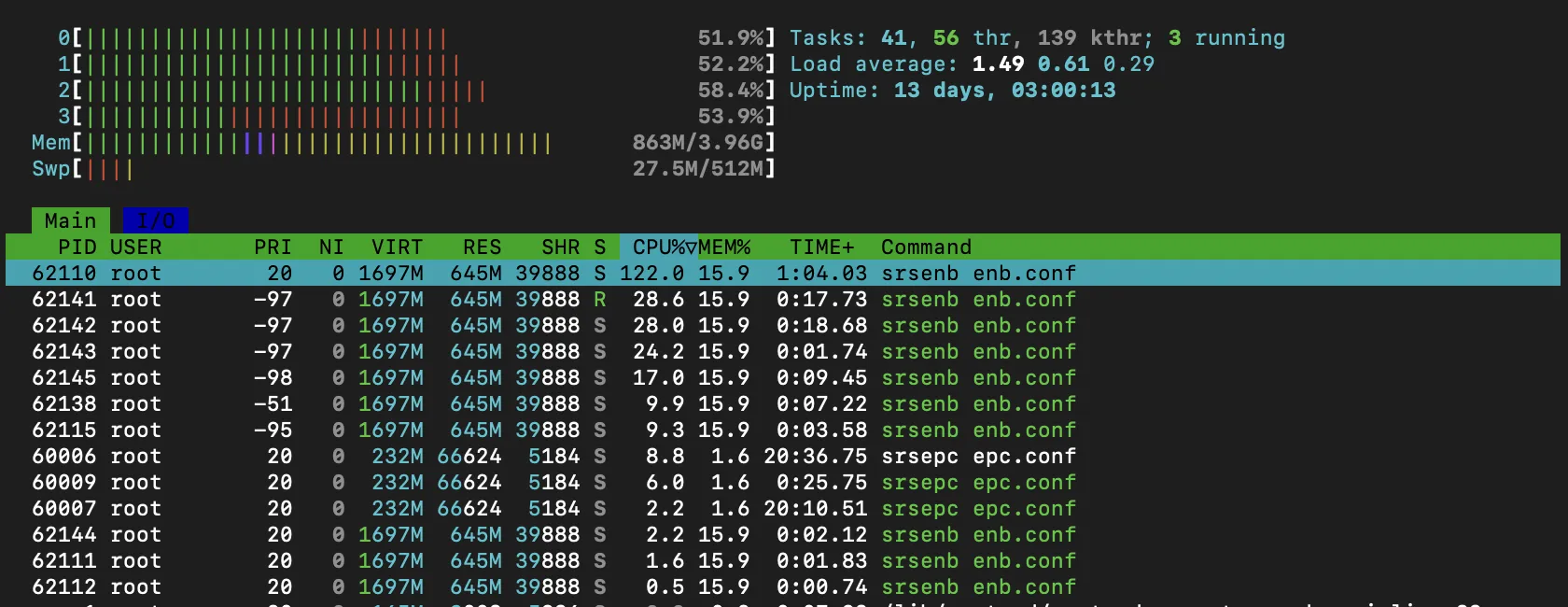

RPi 5 的性能足以支撑 srsRAN 的运行，我甚至用的是插线板的自带的 USB-A 口，搭配一分二的 USB-C 线同时给两个 Pi 5 并外挂了一个 USRP B210。使用 fast.com 测得下行吞吐约 50Mbps，上行约为 60Mbps。iperf3 更精准但我懒得弄了。

从 EPC 到 UE 的 ping RTT 约为 20-30ms，远不及 Wi-Fi。

在 Intel N100 的小主机上运行，吞吐在 20-40Mbps 之间浮动，同时 srsENB 出现如下错误信息：

RACH:  tti=2841, cc=0, pci=1, preamble=48, offset=1, temp_crnti=0x7a
User 0x7a requesting RRC Reestablishment as 0x79. Cause: otherFailure
Disconnecting rnti=0x79.
User 0x7a connected
RACH:  tti=4881, cc=0, pci=1, preamble=7, offset=1, temp_crnti=0x7b
User 0x7b requesting RRC Reestablishment as 0x7a. Cause: otherFailure
Disconnecting rnti=0x7a.
User 0x7b connected
RACH:  tti=8881, cc=0, pci=1, preamble=26, offset=1, temp_crnti=0x7c
User 0x7c requesting RRC Reestablishment as 0x7b. Cause: otherFailure
Disconnecting rnti=0x7b.

问题源自处理器性能不足，和 N100 主频低有关系。

构建 srsRAN 容器

在 Raspberry Pi 5 上测试 srsRAN 后，受到这篇博客的启发，将 srsRAN 打包成了单体的 Docker 容器，这样就不会搞脏宿主机环境了。

dockerfile 如下：

FROM ubuntu:22.04
ENV DEBIAN_FRONTEND=noninteractive
ENV TZ="Europe/London"

RUN apt update && \
    apt install -y libuhd-dev uhd-host && \
    /usr/bin/uhd_images_downloader && \
    apt install -y git nano htop nload iftop tmux screen && \
    apt install -y build-essential cmake libfftw3-dev libmbedtls-dev libboost-program-options-dev libconfig++-dev libsctp-dev && \
    apt clean && \
    rm -rf /var/lib/apt/lists/*

RUN git clone https://github.com/srsran/srsRAN_4G.git && \
    cd srsRAN_4G && \
    git checkout tags/release_23_11 && \
    mkdir -p build

RUN cd srsRAN_4G/build && \
    cmake ../ && \
    make -j$(nproc) && \
    # make test && \
    make install

RUN apt purge -y --auto-remove git build-essential cmake
RUN rm -rf /srsRAN_4G/.git

CMD ["bash"]

docker-compose.yml 如下：

services:
  srsran_4g:
    build:
      context: .
      dockerfile: dockerfile
    image: srsran_4g:latest
    container_name: srsran_4g_container
    volumes:
      - ./config:/etc/srsran
      - /dev/bus/usb:/dev/bus/usb
    privileged: true # Required for USB access
    command: ["sh", "-c", "srsran_install_configs.sh service && cp /usr/local/bin/srsepc_if_masq.sh /etc/srsran/srsepc_if_masq.sh && bash"]
    tty: true
    stdin_open: true
    network_mode: host

使用方法：

1. 新建一个名为 srsRAN_4G 的目录，将上述 dockerfile 和 docker-compose.yml 放入其中。
2. docker compose up --build 构建并启动容器。
3. 容器成功运行后，会在 srsRAN_4G/ 下生成 config 目录，包含了 srsRAN 的默认配置文件。根据需要，手动修改 EPC、ENB 和 UE 的配置文件。
4. 插入 USRP B210。
5. 进入容器：docker exec -it srsran_4g_container tmux，在不同的窗口中依次运行 srsepc 和 srsenb 即可。
6. 在宿主机执行 srsepc_if_masq.sh <interface> 来配置 NAT。

总结

其实折腾 SDR hacking 的念头很早就有了，最早是多年前在乌云 Drops 上看到用摩托罗拉 C118 搭建 OsmocomBB 实现 GSM Sniffing；后来又刷到了 Femtocell（皮基站）相关的文章。实习工作时也接触过 RTL-SDR，但只是用作 ADS-B Receiver。

去年研究 eSIM 时发现 UK Ofcom 提供 Shared Access License，起步价仅为 £80/年（2x3.3MHz 或 10MHz）；身在美国的 homelabber 可以使用商用的 CBRS 基站来部署 LTE/NR 网络，参考 $100，DIY 搭建合法的 LTE 网络。不过 UK 和 EU 也在逐步推进类似 CBRS 的动态频谱分配机制，希望相关政策早日落地吧。

总的来说，srsRAN 4G 只适合学习折腾，无法 scale up 到生产环境；srsRAN 5G 则是真正能对接商用的 O-RAN 设备勉强实现可用的。
